Photogrammetry Là Gì? Giải Mã Công Nghệ Tạo Mô Hình 3D Từ Ảnh

Khám phá Photogrammetry – công nghệ đột phá biến hàng loạt hình ảnh 2D thành mô hình 3D chân thực. Bài viết chi tiết từ A-Z về ứng dụng, quy trình, lợi ích và tiềm năng của Photogrammetry trong kỷ nguyên số.

Photogrammetry Là Gì? Nguyên Lý Hoạt Động Cốt Lõi

Về bản chất, Photogrammetry là một phương pháp viễn thám thụ động, dựa trên nguyên lý của thị giác stereo (stereo vision) – cách mắt người nhìn thế giới. Khi chúng ta nhìn một vật thể từ hai góc độ hơi khác nhau, não bộ sẽ tính toán khoảng cách và hình dạng của vật thể đó. Photogrammetry mô phỏng nguyên lý này bằng cách sử dụng các thuật toán phức tạp để phân tích các điểm ảnh trùng lặp từ nhiều bức ảnh được chụp từ các vị trí khác nhau.

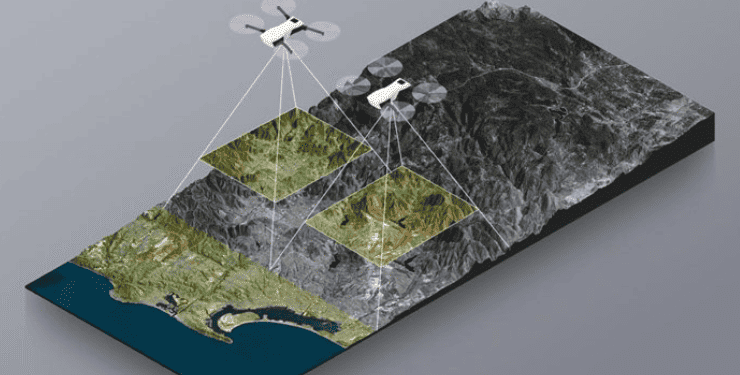

• Chụp ảnh: Đây là bước đầu tiên và quan trọng nhất. Các hình ảnh cần được chụp với độ phân giải cao, có sự chồng lấp đáng kể (thường 60-80%) giữa các ảnh liên tiếp, và từ nhiều góc độ khác nhau để đảm bảo mỗi điểm trên đối tượng được ghi lại ít nhất hai lần. Các thiết bị thu thập dữ liệu có thể là máy ảnh kỹ thuật số cầm tay, máy bay không người lái (UAV/Drone), máy bay có người lái, hoặc thậm chí là vệ tinh. Sự phát triển vượt bậc của công nghệ UAV đã đơn giản hóa đáng kể quá trình này, cho phép thu thập dữ liệu nhanh chóng, chính xác ở độ cao thấp hoặc các khu vực khó tiếp cận, đồng thời giảm thiểu chi phí và tăng tính linh hoạt.
• Căn chỉnh ảnh (Image Alignment): Sau khi thu thập, các phần mềm chuyên dụng sẽ phân tích hàng ngàn, thậm chí hàng triệu, điểm ảnh trên các bức ảnh và xác định các điểm chung giữa chúng. Dựa vào các điểm chung này, phần mềm sẽ “căn chỉnh” các bức ảnh lại với nhau trong không gian 3D, xác định vị trí và hướng của camera khi mỗi bức ảnh được chụp.

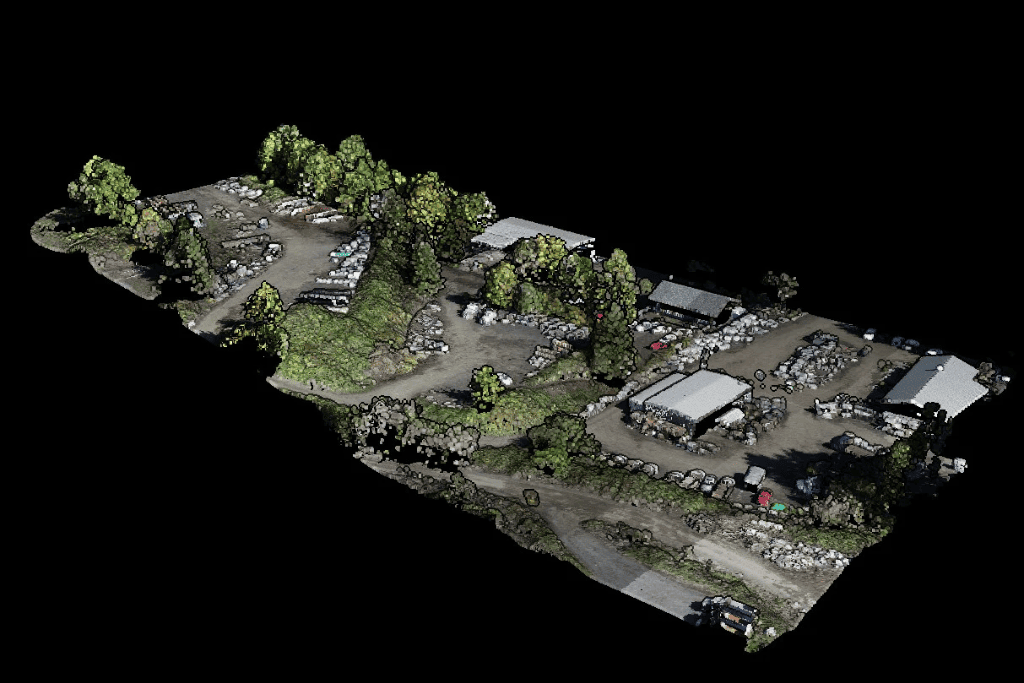

• Xử lý dữ liệu và tái tạo mô hình 3D: Khi các ảnh đã được căn chỉnh chính xác, phần mềm sẽ tạo ra một “đám mây điểm” (Point Cloud) dày đặc. Đây là tập hợp các điểm 3D trong không gian, mỗi điểm có tọa độ X, Y, Z và thông tin màu sắc. Từ đám mây điểm này, các thuật toán sẽ tiến hành kết nối các điểm để tạo thành một lưới tam giác (Mesh) và “dán” kết cấu (texture) từ các bức ảnh gốc lên lưới đó, tạo ra một mô hình 3D hoàn chỉnh với hình dạng, kết cấu và màu sắc chân thực.

Các Dạng Dữ Liệu Đầu Ra Phổ Biến từ Photogrammetry:

Kết quả thu được từ quy trình Photogrammetry rất đa dạng, phục vụ nhiều mục đích khác nhau:

• Đám mây điểm (Point Cloud): Là tập hợp các điểm 3D với tọa độ không gian chính xác, cung cấp cái nhìn chi tiết về hình dạng và kích thước của đối tượng/khu vực. Đây là dữ liệu nền tảng cho nhiều ứng dụng tiếp theo.
• Ảnh trực giao (Orthomosaic): Là một bản đồ ảnh đã được hiệu chỉnh về mặt hình học, loại bỏ các biến dạng do địa hình và góc chụp. Mỗi pixel trong ảnh trực giao đều thể hiện một tọa độ địa lý chính xác, biến nó thành một bản đồ có thể đo đạc được như một bản đồ truyền thống.
• Mô hình lưới kết cấu (Textured Mesh Model): Đây là mô hình 3D hoàn chỉnh nhất, bao gồm một lưới tam giác (mesh) tạo hình dạng và được phủ bằng kết cấu (texture) thực tế từ các bức ảnh gốc, mang lại sự chân thực tuyệt đối.
• Mô hình số độ cao (DEM/DTM/DSM): Các mô hình này thể hiện độ cao của địa hình hoặc bề mặt, được sử dụng rộng rãi trong khảo sát và quy hoạch.

Ứng Dụng Đột Phá Của Photogrammetry Trong Đời Sống:

Photogrammetry đã vượt ra ngoài ranh giới của khoa học trắc địa và trở thành công cụ không thể thiếu trong nhiều lĩnh vực:

Khảo sát và Thành lập Bản đồ: Đây là ứng dụng truyền thống và mạnh mẽ nhất. Photogrammetry giúp tạo ra các bản đồ địa hình, bản đồ địa chính, bản đồ quy hoạch với độ chính xác cao và tốc độ vượt trội so với các phương pháp thủ công, đặc biệt với sự hỗ trợ của UAV.

Xây dựng và Kỹ thuật:

• Giám sát tiến độ dự án: Tạo mô hình 3D thường xuyên để theo dõi sự thay đổi, phát hiện sai lệch so với thiết kế.
• Đo đạc khối lượng: Tính toán khối lượng đào đắp, vật liệu xây dựng chính xác.
• Kiểm tra chất lượng công trình: Phát hiện các biến dạng, nứt nẻ hoặc hư hỏng.
• Quản lý tài sản hạ tầng: Số hóa cầu đường, đường ống, trạm biến áp để kiểm tra và bảo trì.

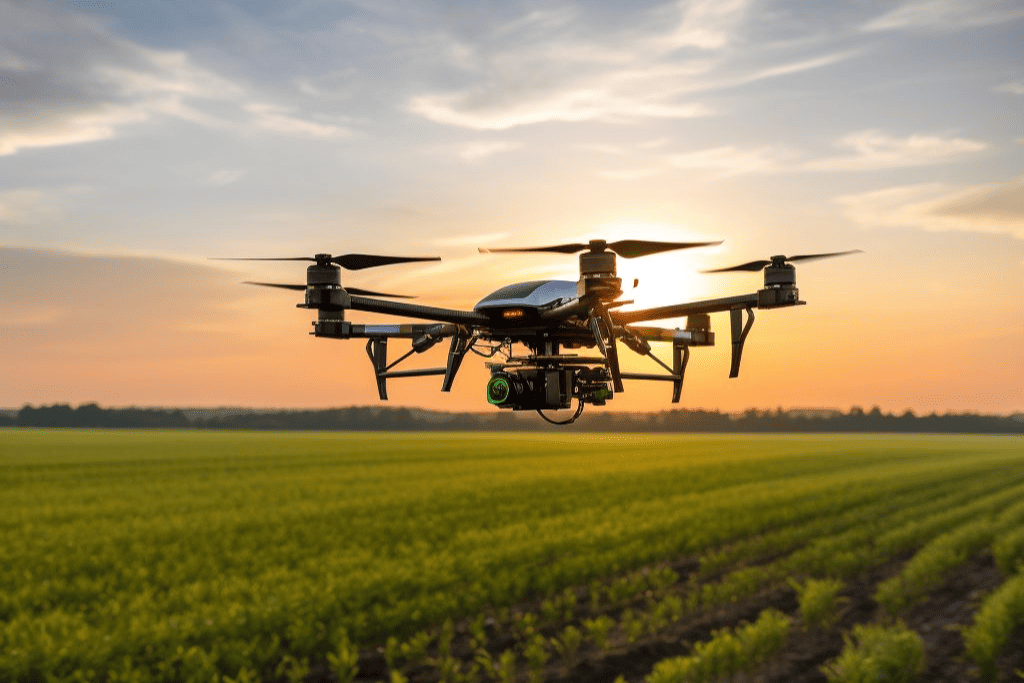

Nông nghiệp Thông minh:

• Giám sát sức khỏe cây trồng: Phát hiện sâu bệnh, thiếu dinh dưỡng dựa trên màu sắc và kết cấu cây.
• Quản lý tưới tiêu: Lập bản đồ địa hình để tối ưu hệ thống tưới.
• Đánh giá năng suất: Dự đoán sản lượng mùa vụ.

Văn hóa, Di sản và Bảo tồn:

• Tái tạo di tích lịch sử: Số hóa các công trình cổ, di vật khảo cổ để bảo tồn, nghiên cứu và phục dựng (khi cần).
• Tạo bảo tàng ảo: Cho phép công chúng khám phá các di sản từ xa thông qua mô hình 3D tương tác.

Điện ảnh, Game và Thực tế ảo (VR/AR):

• Tạo tài nguyên 3D chân thực: Quét các vật thể, nhân vật, môi trường từ thế giới thực vào game hoặc phim.
• Tạo bối cảnh VR/AR: Xây dựng môi trường ảo dựa trên dữ liệu thực tế để tăng tính nhập vai.

Y tế: Tạo mô hình 3D của cơ thể người để phục vụ phẫu thuật thẩm mỹ, chỉnh hình, hoặc nghiên cứu y học.

Khoa học Địa chất và Môi trường: Giám sát sạt lở, xói mòn, biến đổi địa hình, đánh giá tác động của thiên tai.

Lợi ích Vượt Trội Của Photogrammetry:

So với các phương pháp đo đạc truyền thống, Photogrammetry mang lại nhiều ưu điểm nổi bật:

• Tiết kiệm Chi phí: Giảm đáng kể chi phí nhân công và thời gian thực địa.
• Tăng tính Linh hoạt: Dễ dàng tiếp cận các khu vực nguy hiểm, khó khăn mà con người không thể trực tiếp đến.
• Độ chính xác Cao: Cung cấp dữ liệu 3D với độ chính xác milimet hoặc centimet, tùy thuộc vào chất lượng hình ảnh và quy trình xử lý.
• Thu thập Dữ liệu Nhanh chóng: Đặc biệt với UAV, có thể quét và thu thập dữ liệu một khu vực rộng lớn trong thời gian ngắn.
• An toàn: Giảm rủi ro cho con người khi làm việc ở những nơi nguy hiểm.
• Tính trực quan: Kết quả 3D dễ hiểu, dễ hình dung hơn so với bản đồ 2D truyền thống.
• Lưu trữ & Phân tích: Dữ liệu số dễ dàng lưu trữ, chia sẻ và phân tích chuyên sâu bằng các phần mềm khác.

KẾT LUẬN

Photogrammetry không chỉ là một công cụ, mà là một phương pháp luận đột phá đang thay đổi cách chúng ta thu thập, xử lý và hình dung dữ liệu không gian. Từ những ngày đầu tiên sử dụng khinh khí cầu, đến nay, nhờ sự bùng nổ của công nghệ UAV và sức mạnh xử lý của phần mềm, Photogrammetry đã trở thành một giải pháp kinh tế, hiệu quả và linh hoạt cho mọi nhu cầu số hóa 3D.
